В "очумелые руки" попала очередная "странная морская электро-железка" - старый аналоговый сонар Interphase Escort, который выпускался лет 15 назад. Впоследствии американскую компанию Interphase Technologies Inc. купила всем известная Garmin и "поставила крест" на всех разработках Interphase.
Сонар состоит из двух блоков, - самого блока сонара Escort, к которому справа подключается трандюсер и пульт управления слева (если он есть), и монитора 7", на котором отображается информация и с которого производится управление режимами работы.
Интересно то, что блоки сонара бывает трех типов, отличающихся количеством подключаемых трандюсеров, которые можно к нему подключить.
Мне достался блок с одним (вертикальным) трандюсером, хотя похоже, что модели блоков отличаются только наличием внешних разъемов для подключения трандюсеров и, возможно, прошивками микропроцессора. Правда, эти модели уже не Escort, а SE-200.
 |
| Модель Escort |
Со слов владельца, он купил лодку, в которой блок сонара и монитор были демонтированы и частично разобраны, а продавец сказал, что сонар не работает.
Изучение интернет-ресурсов не дало никакой информации по возможным неисправностям устройства. Кроме руководства пользователя ничего не нашлось 😕
В общем, не впервой "начинать все с нуля" при подобном ремонте.
Как водится, внутри "морского" блока часть контактных площадок были сильно окисленными и сначала пришлось все промывать и пропаивать заново.
После этого я попытался запустить блок сонара без монитора, так как соединяющий блоки кабель (проприетарный, как водится), владелец забыл снять с лодки и привезти мне 😔
Но на блоке сонара не было никаких кнопок управления и при подключении питания он вообще не включался.
Внешнего блока кнопок тоже не было, поэтому пришлось заняться схемотехническими изысканиями.
 |
| Опциональный внешний пульт управления |

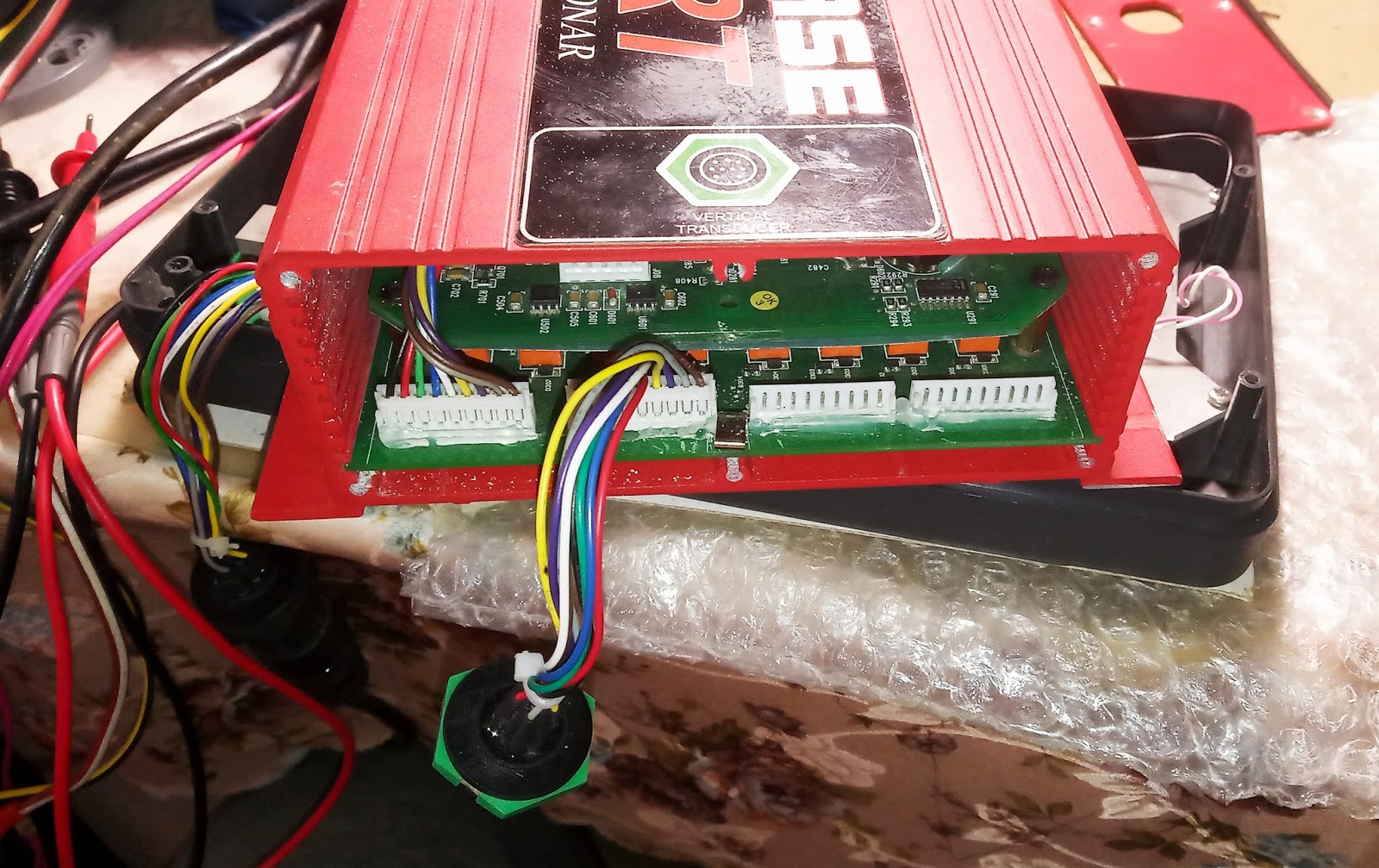

Внутри блок сонара представляет собой "бутерброд" из двух плат.
 |
| Нижняя плата сонара |
Пришлось немного порисовать электрические схемки на бумаге, чтобы без внешнего блока кнопок хотя бы просто включить сонарный блок. И через пару дней блок был принудительно запущен! Во всяком случае, он стал включаться-выключаться с писком и светить оранжевым светодиодом 😆
Далее надо было понять, работает ли в принципе блок сонара. "Хитрый" производитель вывел на панель разъем Video out для подключения монитора по высокой частоте. Чем я и воспользовался, притащив с кухни маленький старый телевизор и подключив его к этому разъему. К моей радости телевизор показал "картинку", похожую на требуемую.
Это меня порадовало и я решил, что блок сонара рабочий, несмотря на то, что он попал ко мне в разобранном виде. А может быть промывка и пропайка элементов на плате сделали свое полезное дело.
А потом пришла очередь монитора...
Любимый многими производителями "бутерброд" из плат внутри и отсутствие любых схем сначала меня расстроило. Почти все микросхемы на платах выглядели так, как-будто после их пайки с них забыли смыть флюс.
Поэтому сначала пришлось всё отмыть от флюса, а потом опять взяться за мультиметр и бумагу с карандашом, чтобы понять, что за сигналы должны поступать на монитор с блока сонара.
 |
| "Верхняя" плата монитора |
Подключив 12В к монитору, ничего не произошло, - он не подавал никаких признаков жизни. Пришлось изучать матчасть для понимания что-зачем напаяно на плате и "где собака порылась". Порадовало обилие предохранителей, которые были впаяны в верхнюю плату (аж 6 штук!), которые, естественно, оказались рабочими 😁
"Тыкание щупом осциллографа" по разным контактам платы показало, что не работает генератор ШИМ, который должен формировать два напряжения питания для элементов схемы.
Как часто водится, подобная микросхема была не доступна в РФ и её пришлось покупать в Гонконге (и ждать доставки 4 недели)...
Потом её перепайка и надежда на то, что проблема только в ней.
 |
| Перед трансплантацией ШИМ |
Однако, замена микросхемы привела лишь к "частичной работе" монитора, - он стал включаться, появилась подсветка кнопок и он стал реагировать на нажатие кнопок писком. Не очень существенный функционал для устройства отображения.
Ну, хоть уже что-то новенькое...
Схема подключения замененного ШИМ была не очень похожа на типовую, найденную в интернете, поэтому пришлось несколько дней повозиться, чтобы понять, почему производитель выбрал "свой путь в схемотехнике" при включении микросхемы ШИМ и где же требуемые напряжения питания 💥
Заключительная проблема оказалась в "холодном контакте" одного из компонентов схемы монитора, который я искал три дня!
Зато теперь всё работает!
