Очередной "пациент", попавший в мое реанимационное отделение после того, как влага попала внутрь через трещины стекла.
Вот так он выглядел, когда "был живым"

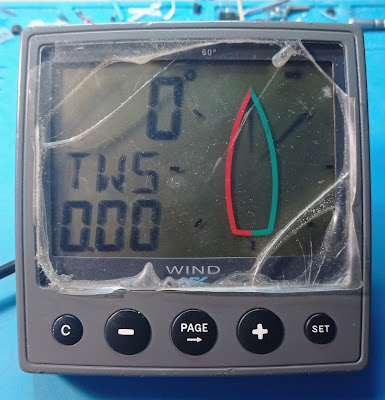

А таким я его получил
Кто-то заботливо пытался заклеить плексиглас пленкой, но это мало помогло и через какое-то время прибор просто перестал работать. Четыре из пяти кнопок просто не нажимались, на экране была надпись, безуспешно требующая нажать на кнопку set. 😔
Я долго крутил указатель в руках и разглядывал его в лупу, пытаясь понять, как же он разбирается, потом безуспешно листал интернет... Никакой информации на этот счет не было. Винтиков и защелок на приборе тоже...
Тогда в работу пошла фреза и минут через 45 прибор был вскрыт по периметру.
Внутренности прибора выглядели, как и подобалось "утопленнику", - много мест коррозии на плате и элементах (особенно снизу платы). Часть проводников платы и переходные отверстия полностью сгнили и кнопки просто отвалились, когда я попытался их почистить. Снизу платы и по периметру ЖКИ (под его крепежной рамкой) были обнаружены кристаллы морской соли 😟
Как было "модно" в дизайне электроники лет 20 назад, ЖК-индикатор
соединялся с платой с помощию полосок анизотропной токопроводящей резины и прижимался к плате с помощью металической рамки по периметру.
Все поврежденные мести пришлось долго отчищать и промывать. Потом залуживать сохранившиеся под окислом участки медных проводников и пропаивать исчезнувшие переходные отверстия и восстанавливать дорожки на плате.
Кнопки на плате пришлось заменить на новые, которые тоже оказались не совсем "стандартными" (очень низкая высота, всего 3,5мм).
Заодно были заменены несколько сгоревших безкорпусных светодиодов подсветки индикатора.
Напоследок пару слоев защитного лака на две стороны платы и проверка ))
Осталось что-то придумать с заменой треснувшего в трех углах плексигласа...
Если у кого- то есть советы на этот счет, - буду рад их услышать.
P.S. Про ремонт беспроводного анемометра Nexus Wind Wireless напишу отдельно, если смогу его спасти.
