В этот раз в ремонт достался свежий пациент, - датчик Raymarine Evolution EV1 Sensor Core, вмещающий в себя твердотельный датчик положения, который отслеживает положение судна в трех плоскостях. Заодно он и курсовой компьютер и цифровой компас и акселерометр и датчик скорости поворота.
А всего-то пластиковая "шайба" диаметром 10см (черное в центре).
Как сказал владелец, - не видится системой.
На мои наводящие вопросы про подробности выхода из строя, он ничего не смог ответить...
Не он первый, не он последний, у кого надежная морская электроника ценой под 800евро просто помирает "на ровном месте".
На мои наводящие вопросы про подробности выхода из строя, он ничего не смог ответить...
Не он первый, не он последний, у кого надежная морская электроника ценой под 800евро просто помирает "на ровном месте".
Визуальный осмотр после вскрытия корпуса сразу же показал первые признаки неисправности, - перегрев какого-то 6-ногого элемента и резистора, который раскололся на две части под действием температуры.Мелочь, поначалу подумал я и стал искать, что это за 6-ногая деталька размером 3,2х2мм. Хорошо, что кое-как смог прочитать под микроскопом, что на ней написано - P6V и точки под первым и третьим знаком 😋
К моему разочарованию, никаких элементов с подобной маркировкой в таком типоразмере TSOP-6 мне не удалось найти. Хорошо, решил я, - прозвоню этот элемент и нарисую схему, в которой он стоит, может станет чуть яснее...
Прозвонил, нарисовал и задумался... Ибо 4 ноги из шести этого элемента были в КЗ и шли на землю.Какая-то ерунда, подумал я и выпаял этот элемент для лучшего понимания схемотехники.
Выпаял и снова удивился, - да, действительно, на плате эти четыре вывода должны соединяться друг с другом по замыслу изобретателя 😡
И скорее всего этот элемент был исправен. При этом яснее о его функциональном назначении не стало...
Не иначе, как транзистор, но какой? С подобным обозначением ни транзисторов и чего другого Интернет не находил.

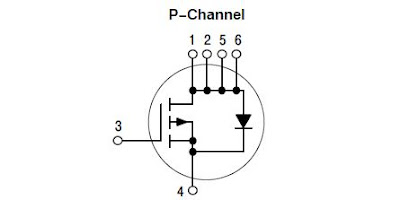

Тогда я решил просить "помощь зала" на форуме одного из радиолюбительских сайтов в разделе "помогите опознать элемент". И буквально через пару часов коллективный разум выдал и наименование элемента и его спеку - хитрый MOSFET транзистор, коммутирующий токи аж до 2А.Ура! - радостно воскликнул я, хотя бы часть головоломки решена и стало понятно, что и зачем тут это стоит и можно двигаться дальше.
Вот только дальше стоял 10-ногий элемент с маркировкой 54040, что говорило о нем, как DС-DC converter (а по нашему преобразователь напряжения) в корпусе с термопадом (с нижней стороны корпуса чипа теплоотвод, припаеваемый к плате).
Без его выпайки нельзя было сказать, почему на плате нет ни одного их трех напряжений питания.
Обклеивание термозащитой из фольги окружающих его элементов, дополнительный ИК-подогрев платы снизу и минут через 30 этот элемент был отпаян. Правда, в процессе его выпаивания он рассыпался на 2 части...
И скорее всего этот элемент был исправен. При этом яснее о его функциональном назначении не стало...
Не иначе, как транзистор, но какой? С подобным обозначением ни транзисторов и чего другого Интернет не находил.
Тогда я решил просить "помощь зала" на форуме одного из радиолюбительских сайтов в разделе "помогите опознать элемент". И буквально через пару часов коллективный разум выдал и наименование элемента и его спеку - хитрый MOSFET транзистор, коммутирующий токи аж до 2А.Ура! - радостно воскликнул я, хотя бы часть головоломки решена и стало понятно, что и зачем тут это стоит и можно двигаться дальше.
Вот только дальше стоял 10-ногий элемент с маркировкой 54040, что говорило о нем, как DС-DC converter (а по нашему преобразователь напряжения) в корпусе с термопадом (с нижней стороны корпуса чипа теплоотвод, припаеваемый к плате).
Без его выпайки нельзя было сказать, почему на плате нет ни одного их трех напряжений питания.
Обклеивание термозащитой из фольги окружающих его элементов, дополнительный ИК-подогрев платы снизу и минут через 30 этот элемент был отпаян. Правда, в процессе его выпаивания он рассыпался на 2 части...
Измерил сопротивление шины питания 5В на выходе преобразователя, - оно оказалось чуть больше 1,8 Ома. Очень мало...Значит что-то еще коротит ее 😓
Выпаял дроссель в выходной цепи и керамический конденсатор, - ситуация кардинально не улучшилась. Больше в цепи питания выпаять было нечего.
Тогда решил подать с внешнего БП напряжение 3,3В на схему и посмотреть, что же греется и замыкает шину. Установив на блоке питания ограничение по току в 1А, "подал фазу" и понял, что главный виновник неисправности - процессор STM32F405VGT, который после 15 сек разогрелся аж до 70С+ и потребляет этот самый ампер вместо заявленных 240мА в максимуме.
Так, что дальнейшие "танцы с бубном" бесполезны и девайс требуется "списать на сушу" 😞
Выпаял дроссель в выходной цепи и керамический конденсатор, - ситуация кардинально не улучшилась. Больше в цепи питания выпаять было нечего.
Тогда решил подать с внешнего БП напряжение 3,3В на схему и посмотреть, что же греется и замыкает шину. Установив на блоке питания ограничение по току в 1А, "подал фазу" и понял, что главный виновник неисправности - процессор STM32F405VGT, который после 15 сек разогрелся аж до 70С+ и потребляет этот самый ампер вместо заявленных 240мА в максимуме.
Так, что дальнейшие "танцы с бубном" бесполезны и девайс требуется "списать на сушу" 😞
Так, что все мои недельные изыскания на тему воскрешения этой "шайбы" оказались напрасными...
Печалька...
