Последние модели бортовых девайсов навигации не часто, но попадают в мой лепразорий для "опытов". В этот раз в августе приехала передовая модель плоттера от Raymarine - Axiom 12PRO. Мне самому было интересно понять, что новенького внутри и почему стоимость девайса по-прежнему "не детская"...
В качестве неисправности было заявлено, - девайс перестал включаться.
При тестовом подключении девайс кушал больше трех ампер (при номинале в 1А) и просаживал напряжение питания до 9 вольт. Экран без признаков жизни.
Для снятия задней литой крышки потребовалось открутить всего лишь 38 винтиков по периметру 😃 Но это фигня, если представить, что для разборки такой же модели, но не PRO, вам потребуется с помощью ножа "отклеить" переднее стекло (но про это будет отдельный рассказ позже, когда его зачиню)! Также придется отвернуть 8 разнокалиберных пластиковых гаек, крепящих разъемы интерфейсов к задней крышке и 6-гранных стоек поддержки плат.
А вот потом вам лучше сделать несколько "фото на память", чтобы не забыть, что и как прикручено/подключено. Ибо тут без конструктора, который курил что-то запрещенное, не обошлось! 😉
Куча разнокалиберных бронзовых стоек и направляющих, крепежных винтов в местах, к которым можно подобраться только полностью разобрав всю эту конструкцию. Хорошо, что кнопка стоят на отдельной плате и подключены плоским шлейфом 💪
Про ультра-короткие кабели монитора и тачпада я и говорить не буду....
Сама конструкция состоит их бутерброда о трех платах. Маленькое синее на фото - это модуль процессора, который вставляется в специальный слот и прикручивается аж четырьмя винтами (и поверх разъема еще и скочем). Но прежде, чем его снимать, вы должны открутить еще пару винтов, крепящих его крышку-теплоотвод, чтобы отсоединить пару тонких кабелей ЖПС-антенны и плоский шлейф, идущий от отдельной платы ЖПС.Почему-то плату блока питания с кучей стабилизаторов и модулем сонара конструктор решил расположить максимально близко в матрице. Типа фиг с ней, пусть греется и греет матрицу )) Поэтому многие компоненты плат обильно намананы термопроводной пастой (и сама матрица в том числе). Хорошо, что она не очень липкая, как в стандартных компах, но все равно каждый раз руки приходится оттирать от "термосиньки".

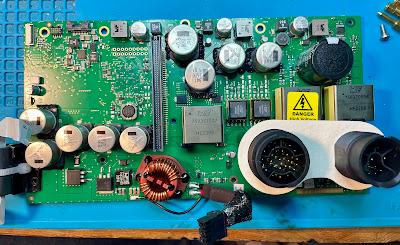

За платой питания в бутере идет плата интерфейсов с кучей припаянных на ней разьемов, а в ней плата с процом. Это плата блока питания с двух сторон:
Понятное дело, что начинать НИР (кто не знает, это сокращение от Научно-Исследовательская Работа) надо с неё... Как водится, 95% времени (и больше) занимает локализация неисправного элемента. И без усидчивости тут не обойтись!
За платой питания в бутере идет плата интерфейсов с кучей припаянных на ней разьемов, а в ней плата с процом. Это плата блока питания с двух сторон:
Понятное дело, что начинать НИР (кто не знает, это сокращение от Научно-Исследовательская Работа) надо с неё... Как водится, 95% времени (и больше) занимает локализация неисправного элемента. И без усидчивости тут не обойтись!
Поэтому последовательно со стороны поступления напряжения питания рисуется функциональная схема, в которой выделяются ключевые компоненты, ответственные за присущий им функционал и каждый квадратик исследуется на предмет формальной работоспособности.
Например, 8-ногий элемент 340N08N (в желтом кружочке) является полевым транзистором в цепи DC-конвертера, а значит при таком включении на выводах индуктивностей рядом должны быть определенные напряжения.А их нет...
И таких функциональных квадратиков на одной только плате блока питания может быть не меньше десятка!
В данном случае главная проблема заключалась в том, что после входного фильтра питания, напряжение "уходило в землю через какую-то нагрузку" в виде несколькоих конвертеров напряжения.
Поэтому пришлось последовательно выпаивать компоненты и проверять, не исчезло ли КЗ (короткое замыкание) шины 12 вольт.
В некоторых случаях, для того, чтобы выпаять очередной компонент, приходилось выпаивать с пяток крупных компонентов, его окружающих. Ибо без этого было невозможно подобраться к "подозрительному" элементу. Например, тут, чтобы выпачть малюсенький полевой транзистор очередного DC-конвертера, пришлось выпаять конденсаторы и трансформторы рядом.
В этом случае пришлось выпаивать около 70 различных компонентов платы, чтобы убедиться в том, что КЗ НЕ ПРОПАЛО......
Подобный НИР занял почти полтора месяца и я уже готов был сдаться.
На плате оставались непроверенными те, компоненты, которые в моей практике до этого никогда НЕ выходили из строя!
И я бы никогда не подумал на этот элемент и выпаял его в самую последнюю очередь уже практически отчаявшись что-либо сделать...Что это - пусть будет тайной ☺
И, о чудо! КЗ в шине питания пропало!!!💣
Я даже не поверил, что такое может быть и несколько раз перепроверил этот элемент. Да, это он! Убийца, высосавший из меня все терпение.
Как часто водится, такую же деталь никто не продавал даже в Америке (разве что в количестве 3000 шт) и поэтому пришлось искать его замену у другого производителя. Аналог (почти полный, но пришлось немного пошаманить, как водится) был найден (вёе в той же Америке).
Потом опять "танцы с бубнами" по оплате и доставке в Москву через Европу с оказией.
Однако, 100% гарантии, что проблема была только в одном компоненте у меня не было.
Получив 29 декабря "с оказией" пакетик с дифицитной деталью, я впаял ее на место и стал вспоминать, как же собрать это чудо "как было" ))
Несмотря на заранее сделанные фото девайса при разборке, правильно собрать получилось лишь с третьего раза!
Заднюю крышку ставить не стал, подключил "на весу".
Вроде бы светодиод питания и подсветки кнопок зажглись, девайс пискнул. Но экран черный...
Но потребляет вполне подходящие 0.6А
Но черный...
Shit! - раздраженно сказал я.
Хотел завершить эту работу к новому году, но девайс пока как-то не совсем ожил...А новый год уже завтра...
Взял мощный фонарик и подсветил экран. Разглядел надпись Axiom 2.
Значит еще что-то и с подсветкой матрицы.
Стал вспоминать, на какой плате и где я видел микросхему драйвера подсветки матрицы.
Уже выстро разобраз девайс в четвертый раз.
Как водится, микросхема оказаласть на "дальней" плате блока питания с обратной стороны обильно намазала термопастой.
Смысла включать только одну эту плату нет, так как управление ей поступает с платы процессора.
Запаял кучу проводочков на этот драйвер для мониторинга ее состояния и все собрал.
Влючил...
На микру драйвера не подается напряжение питания!
Блин, что за напасть такая...
Стал искать ее цепи питания и причину.
На календаре 31 января 19 часов...
Пока тыкал по обвесу микры щупами мультиметра, от платы отвалился дроссель цепи ее питания 😅
Ура! Нашел виновного!
Запаял все на место и в очередной раз все "собрал на коленке".
Включил...
На этот раз без фонарика увидел на экране сменяющиеся заставки Raymarine и Axiom2 и спокойно выдохнул...
На часах 21:00
Ну его нафиг, собиру в следующем году, - решил я и поехал в гости ))
P.S. 1 января 2025г. в 10:00 утра после очередной сборки, Axiom родился заново 😁
